資料下載
Data Download
電線電纜行業(yè)新需求
Javachem?CT是佳華精化開發(fā)的一款應(yīng)用于低煙無鹵阻燃線纜中的高性能納米黏土成炭劑母粒。通過有機(jī)插層改性納米黏土，輔以特殊剝離工藝，在極低的添加量下達(dá)到成炭目的的同時，顯著提升分散性能、阻燃性能，更經(jīng)濟(jì)環(huán)保。
低煙無鹵料痛點
低煙無鹵電纜料目前大多是以聚烯烴材料為基體樹脂，它的主要特征為所有的材料中不含鹵素，且在燃燒時釋放的煙霧量很少。為達(dá)到這兩個關(guān)鍵要素，在低煙無鹵電纜料生產(chǎn)過程中，通常會添加大量的無鹵阻燃劑。
常規(guī)的低煙無鹵阻燃料使用的阻燃劑一般為氫氧化鎂、氫氧化鋁，通常要達(dá)到60份以上，才能達(dá)到很好的阻燃性，但這也直接導(dǎo)致了一系列加工問題的出現(xiàn)。
◆大量的氫氧化鋁、氫氧化鎂等無機(jī)阻燃劑的加入，使體系流動性變差，加工過程中摩擦生熱導(dǎo)致溫度升高，導(dǎo)致線纜料的加工性能大大降低。
◆無機(jī)阻燃劑及填料與聚烯烴相容性差，導(dǎo)致材料的物理機(jī)械性能、電氣性能大大劣化。
◆納米黏土是片層結(jié)構(gòu)，分散難度很大，極易團(tuán)聚，從而導(dǎo)致成炭效率降低，阻燃批次間穩(wěn)定性差。
如何應(yīng)對挑戰(zhàn)
為了實現(xiàn)其阻燃性和物理機(jī)械、加工等性能方面的平衡，使材料能充分滿足最終使用的技術(shù)要求，建議在阻燃體系中添加Javachem?CT高性能納米黏土成炭劑母粒，與氫氧化鋁等阻燃劑協(xié)效阻燃，成炭結(jié)殼，增強(qiáng)炭層的致密性和強(qiáng)度，提高材料的綜合性能。
Javachem?CT高性能納米黏土成炭劑母粒
Javachem?CT高性能納米黏土成炭劑母粒是由有機(jī)插層改性納米黏土制備而成，可以廣泛應(yīng)用于低煙無鹵阻燃線纜中。極低的添加量下即可提高成炭效率，二維的有機(jī)插層改性納米黏土增強(qiáng)了炭層的致密性和強(qiáng)度，達(dá)到阻隔成炭、減少熱釋放和抑煙的作用，阻燃性能顯著提高。同時母粒狀態(tài)與樹脂更好混合均勻，對力學(xué)性能影響小。
Javachem?CT高性能納米黏土成炭劑母粒適用于需達(dá)到阻燃B1級別線纜料（聚烯烴材料）、其它熱塑性彈性體或塑料合金，典型添加量為2.0%～6.0%。

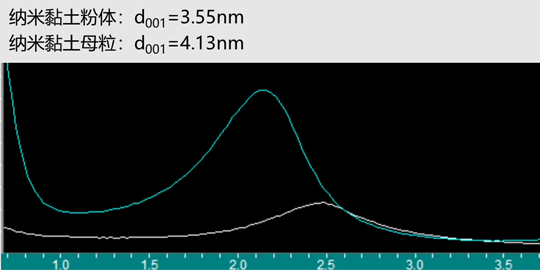

Javachem?CT高性能納米黏土成炭劑母粒與純納米黏土相比，層間距進(jìn)一步增加，使得納米黏土處于半剝離狀態(tài)，在線纜料共混過程中，極易剝離，實現(xiàn)納米融合，發(fā)揮更好的阻隔、成炭、阻燃、力學(xué)性能。

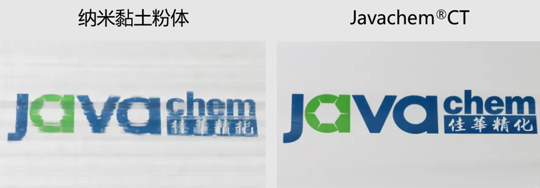

分散性能對比
相同有效含量下，使用Javachem?CT高性能納米黏土成炭劑母粒，能夠顯著提升材料的分散均勻性。
單根燃燒測試
添加4%的Javachem?CT，燃燒時，樣條表面能夠形成顯著的炭化層，有效阻隔火焰，達(dá)到防火燒穿的效果。

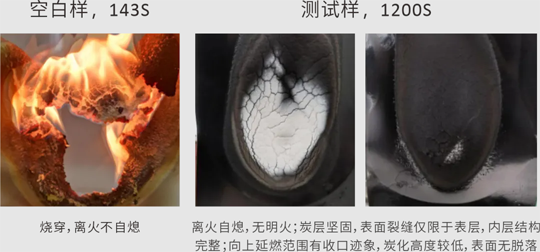

成炭性能對比
添加4%的Javachem?CT，燃燒時，材料表面形成致密、堅固的炭層，阻隔火焰和熱量，顯著提升阻燃性能。

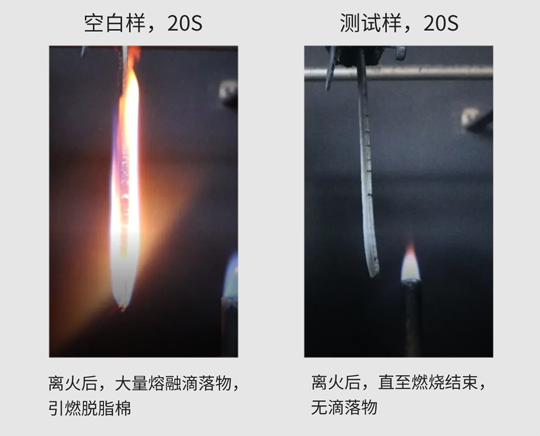

阻燃抗滴落性能對比
添加4%的Javachem?CT，燃燒時，材料的滴落狀況明顯改善。
銷售支持與服務(wù)
劉浴淮
浙江佳華精化股份有限公司
電話：15158700425
官網(wǎng)：www.javachem.com
郵箱：lyh@javachem.com
